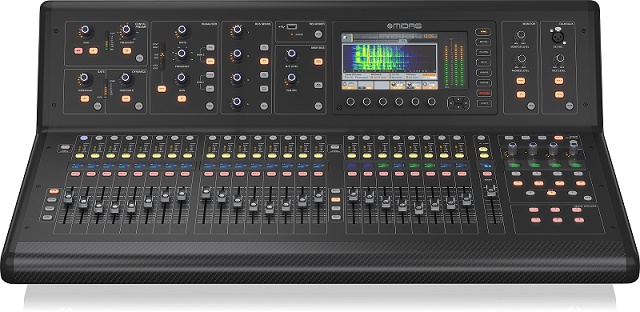

M-32 LIVE
MESA DIGITAL PARA LIVE E STUDIO COM 40 CANAIS DE ENTRADA, 32 PRÉ-AMPLIFICADORES DE MICROFONE MIDAS PRO E 25 MIX BUSES E GRAVAÇÃO MULTITRACK AO VIVO
PROJETANDO UM FUTURO CLÁSSICO
NOSSO OBJETIVO COM O M32 LIVE ERA COMBINAR O MELHOR DOS DESIGNS CLÁSSICOS DE CONSOLE BRITÂNICO COM TECNOLOGIA MODERNA AVANÇADA PARA REDEFINIR COMPLETAMENTE O QUE UM CONSOLE AO VIVO DE FORMATO MÉDIO PODE OFERECER.
COMEÇAMOS O PROCESSO DE DESIGN INDUSTRIAL INSPIRANDO-NOS EM UMA FONTE UM TANTO INESPERADA – A INDÚSTRIA AUTOMOTIVA DE LUXO E ALTO DESEMPENHO.
POR QUE ALTO DESEMPENHO?
SIMPLESMENTE PORQUE AS EQUIPES DE DESIGN DA ASTON MARTIN *, BENTLEY *, ROLLS ROYCE * E OUTROS FABRICANTES LÍDERES SÃO HÁBEIS EM INTRODUZIR AVANÇOS TECNOLÓGICOS INOVADORES ENQUANTO, SIMULTANEAMENTE, MANTÊM A SENSAÇÃO, A ESSÊNCIA E AS QUALIDADES INTANGÍVEIS DE SUAS MARCAS APRECIADAS. E, EM ESSÊNCIA, ESSE É O DESAFIO QUE NÓS TAMBÉM ENFRENTAMOS AO CRIAR O CONSOLE M32 LIVE.
PORTANTO, PARA CRIAR UM DESIGN INOVADOR QUE LEVASSE O LEGADO DA MIDAS AINDA MAIS LONGE, CONTAMOS COM A AJUDA DE RAJESH KUTTY, UM DESIGNER INDUSTRIAL CONHECIDO POR SEU TRABALHO COM FABRICANTES DE AUTOMÓVEIS DE LUXO FAMOSOS, COMO BENTLEY, ETC.
KUTTY COMEÇOU EXAMINANDO OS ELEMENTOS DE DESIGN QUE TORNARAM OS CONSOLES MIDAS TÃO PROCURADOS – DESDE O LAYOUT SIMPLES E LÓGICO ATÉ A USABILIDADE E ERGONOMIA INCOMPARÁVEIS. ESSAS SÃO CARACTERÍSTICAS NAS QUAIS OS ENGENHEIROS DE SOM AO VIVO DE TODO O MUNDO CONFIAM E SÃO ASPECTOS ESSENCIAIS DO LEGADO DA MIDAS.
COM ESSES ELEMENTOS DE DESIGN EM MENTE, KUTTY DECIDIU CRIAR UM ESTILO QUE FOSSE MODERNO, INOVADOR, FUTURISTA E INCRIVELMENTE ELEGANTE.
MUITOS MATERIAIS DE CONSTRUÇÃO DIFERENTES FORAM TESTADOS. INCONTÁVEIS ??VARIAÇÕES DE DESIGN FORAM EXPLORADAS. E NO FINAL, FOI ESCOLHIDO UM ESTILO QUE REPRESENTAVA O CASAMENTO PERFEITO ENTRE A ARTE AERODINÂMICA E O DESEMPENHO INTRANSIGENTE. O DESIGN É ULTRAMODERNO E DISTINTAMENTE CLÁSSICO AO MESMO TEMPO.
DESCRIÇÕES
EM PROCESSAMENTO
CANAIS DE PROCESSAMENTO DE ENTRADA: 32 CANAIS DE ENTRADA, 8 CANAIS AUXILIARES, 8 CANAIS DE RETORNO FX
CANAIS DE PROCESSAMENTO DE SAÍDA: 16
16 ÔNIBUS AUXILIARES, 6 MATRIZES, LRC PRINCIPAL: 100
MECANISMOS DE EFEITOS INTERNOS (TRUE STEREO / MONO): 16
AUTOMAÇÃO INTERNA DO SHOW (DICAS / SNIPPETS ESTRUTURADOS): 500/100
TOTAL RECALL SCENES INTERNO (INCL. PRÉ-AMPLIFICADORES E FADERS): 100
PROCESSAMENTO DE SINAL: PONTO FLUTUANTE DE 40 BITS
CONVERSÃO A / D (8 CANAIS, 96 KHZ PRONTO): FAIXA DINÂMICA DE 114 DB (PONDERADO A *)
CONVERSÃO D / A (ESTÉREO, 96 KHZ PRONTO): FAIXA DINÂMICA DE 120 DB (PONDERADO A *)
LATÊNCIA DE E / S (ENTRADA PARA SAÍDA DO CONSOLE): 0,8 MS
LATÊNCIA DE REDE (STAGE BOX IN> CONSOLE> STAGE BOX OUT): 1,1 MS
CONECTORES
PRÉ-AMPLIFICADOR DE MICROFONE DA SÉRIE PRO MIDAS (XLR): 32
ENTRADA DE MICROFONE TALKBACK (XLR): 1
ENTRADAS / SAÍDAS RCA: 2
SAÍDAS XLR: 16
SAÍDAS DE MONITORAMENTO (XLR / ¼ “TRS BALANCEADO): 2
ENTRADAS / SAÍDAS AUXILIARES (¼ “TRS BALANCEADO): 6
SAÍDA DE TELEFONES (¼ “TRS): 2 (ESTÉREO)
SAÍDA DIGITAL AES / EBU (XLR): 1
PORTAS AES50 (KLARK TEKNIK SUPERMAC): 2
INTERFACE DA PLACA DE EXPANSÃO: ENTRADA / SAÍDA DE ÁUDIO DE 32 CANAIS
CONECTOR ULTRANET P-16 (SEM ALIMENTAÇÃO): 1
ENTRADAS / SAÍDAS MIDI: 1
USB TIPO A (IMPORTAÇÃO / EXPORTAÇÃO DE ÁUDIO E DADOS): 1
USB TIPO B, PAINEL TRASEIRO, PARA CONTROLE REMOTO: 1
ETHERNET, RJ45, PAINEL TRASEIRO, PARA CONTROLE REMOTO: 1
CARACTERÍSTICAS DE ENTRADA DE MICROFONE
PROJETO: MIDAS PRO SERIES
THD + N (GANHO DE 0 DB, SAÍDA DE 0 DBU): <0,01% (NÃO PONDERADO)
THD + N (GANHO DE +40 DB, SAÍDA DE 0 DBU A +20 DBU): 70 DB
CMRR @ GANHO DE 40 DB (TÍPICO): > 90 DB
CARACTERÍSTICAS DE ENTRADA / SAÍDA
RESPOSTA DE FREQUÊNCIA A TAXA DE AMOSTRAGEM DE 48 KHZ: 0 DB A -1 DB (20 HZ-20 KHZ)
FAIXA DINÂMICA, ENTRADA ANALÓGICA PARA SAÍDA ANALÓGICA: 106 DB (22 HZ-22 KHZ, NÃO PONDERADO)
FAIXA DINÂMICA A / D, SAÍDA (TÍPICA): 109 DB (22 HZ-22 KHZ, NÃO PONDERADO)
REJEIÇÃO DE DIAFONIA A 1 KHZ, CANAIS ADJACENTES: 100 DB
NÍVEL DE SAÍDA, CONECTORES XLR (NOMINAL / MÁXIMO): +4 DBU / +21 DBU
IMPEDÂNCIA DE SAÍDA, CONECTORES XLR (DESEQUILIBRADO / BALANCEADO): 50 O / 50 O
IMPEDÂNCIA DE ENTRADA, CONECTORES TRS (DESEQUILIBRADO / BALANCEADO): 20 KO / 40 KO
NÍVEL MÁXIMO DE ENTRADA SEM CLIPE, CONECTORES TRS : +21 DBU
NÍVEL DE SAÍDA, TRS (NOMINAL / MÁXIMO): +4 DBU / +21 DBU
IMPEDÂNCIA DE SAÍDA, TRS (DESEQUILIBRADO / BALANCEADO): 50 O / 50 O
IMPEDÂNCIA DE SAÍDA DE TELEFONES / NÍVEL MÁXIMO DE SAÍDA: 40 O / +21 DBU (ESTÉREO)
NÍVEL DE RUÍDO RESIDUAL, CONECTORES DE SAÍDA 1-16 XLR, GANHO DE UNIDADE: -85 DBU 22 HZ-22 KHZ NÃO PONDERADO
NÍVEL DE RUÍDO RESIDUAL, CONECTORES DE SAÍDA 1-16 XLR, SILENCIADOS: -88 DBU 22 HZ-22 KHZ NÃO PONDERADO
NÍVEL DE RUÍDO RESIDUAL, TRS E CONECTOR XLR DE SAÍDA DO MONITOR: -83 DBU 22 HZ-22 KHZ NÃO PONDERADO
EXIBIÇÃO
TELA PRINCIPAL: LCD TFT DE 7 “, RESOLUÇÃO DE 800 X 480, 262K CORES
TELA LCD DO CANAL : 128 X 64 LCD COM RGB COLOR BACKLIGHT
MEDIDOR PRINCIPAL: 24 SEGMENTO (-57 DB PARA CLIPE)
PODER: FONTE DE ALIMENTAÇÃO COMUTADA: AUTO-RANGING 100-240 VAC (50/60 HZ) ± 10%
CONSUMO DE ENERGIA: 120 W
FÍSICO
FAIXA DE TEMPERATURA OPERACIONAL PADRÃO: 5 ° C – 40 ° C (41 ° F – 104 ° F)
DIMENSÕES: 891 X 612 X 256 MM (35,1 X 24,1 X 10,1 “)
PESO: 25 KG (55 LBS)
